Profil dosiek spájkovaných výmenníkov tepla je vylisovaný v tvare písmena V.
Dosky po sebe idúce sú v skladbe výmenníka otočené o 180°.Z toho dôvodu spolu v mieste, kde sa pretínajú V profily, vytvárajú kanále pre prietok média. Výmenník je pripojený tak, aby ním médium pretekal protiprúdne.
Výhody spájkovaných doskových výmenníkov tepla:
- vysoký súčiniteľ prestupu tepla
- malé rozmery veľkých tepelných výkonov
- vysoká odolnosť pri zmenách tlaku a teploty
- výhodná cena v pomere k prenášanému výkonu
- jednoduchá montáž a demontáž
Špeciálne prelisovanie dosiek a ich skladba vo výmenníku, zapríčiňuje vznik turbolentného prúdenia média. Takéto prúdenie umožňuje veľmi efektívny prenos tepla a zároveň znižuje možnosť usádzania sedimentov v doskovom výmenníku tepla
Príklady použitia:
- centrálne kúrenie
- príprava tepla úžitkovej vody
- systémy solárneho a geotermálneho ohrevu
- výmenníky tepla v priemyselných technológiách
- kondenzátory a výparníky v tepelných čerpadlách
- kondenzátory a výparníky v chladiacich systémoch
- chladenie v priemysle

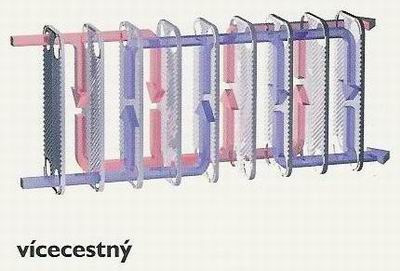

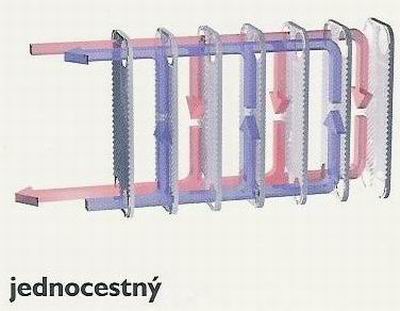

Zloženie prietokových kanálov vo výmenníku
Zmenou počtu dosiek, typu prelisovania dosiek alebo zložením kanálikov medzi doskami môžeme navrhovať zariadenie ktoré je prispôsobené individuálnym potrebám zákazníka.
Spájkované doskové tepelné výmenníky B-Line

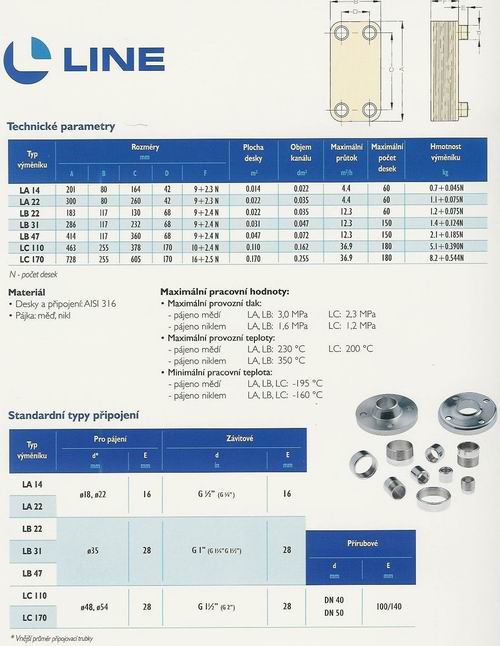

Spájkované doskové tepelné výmenníky L-Line
Kompletný katalóg výmenníkov JAD
L-line jsou mědí pájené deskové výměníky, určené pro standardní vytápění nebo chlazení.
Výměníky tepla řady B se uplatní nejen v zařízeních určených pro ohřev bazénové vody klasickým zdrojem vytápění, ale také v solárních systémech nebo v okruzích s tepelným čerpadlem.
Jsou určeny především k ohřevu otopné, eventuálně užitkové vody párou anebo horkou vodou.
Díky vysoké úrovni technologie svařování bylo možno vyvinout i vysoce kvalitní produkty, vyráběné z titanu třídy 2.
