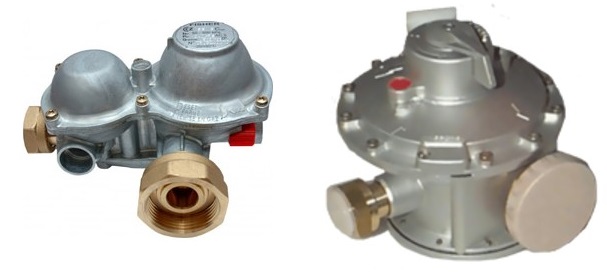

Regulátory tlaku EKB-10

Regulátor s dvojstupňovou reguláciou s poistným ventilom a bezpečnostným uzáverom pre hornú a dolnú oblasť nastavenia. Max. prietok: do 10 m3/h

Prevedenie: EKB-10 I – priamy EKB-10 L – rohový EKB-10 U – prívod a vývod v tvare U EKB-10/GU8-I – priame prírubové prevedenie DN25xDN32 PN16

Popis: Druhy plynu: Zemný plyn Vstupný pretlak: 0,01 – 0,5 MPa Výstupný pretlak: 2 ± 0,3 kPa Prietok Qv/Qma: 5/12 m3/h Poistný pretlak: 3 ± 0,1 kPa Bezpečnostný pretlak: max 4 ± 0,4 kPa, min 1,2 ± 0,24 kPa Uzatvárací pretlak: max 2,6 kPa

Charakterisika:
Dvojstupňové regulátory tlaku plynu typovej rady EKB-10 sú určené pre potreby domácností a komunálnych maloodberateľov plynu. Ich úlohou je zabezpečovať stály výstupný tlak pri premenlivom vstupnom tlaku a premenlivej spotrebe plynu. Svojou konštrukciou dosahujú vysokú presnosť regulácie a maximálne zabezpečenie.

Výrobok o malej hmotnosti a rozmerov s dvojstupňovou reguláciou s priamym ovládaním. Konštrukcia podľa požiadaviek: priebežná, rohová alebo do tvaru U. Regulátory majú pružinové, čidlové membrány, blokovací bezpečnostný uzáver, poistný ventil a filter na vstupnej strane. V závislosti od konštrukcie môžu obsahovať bezpečnostné membrány, poistku nedostatku plynu, obmedzovač výkonu. Regulátory je možné vybaviť termickou poistkou, ktorá v prípade zvýšenia teploty nad 105 °C uzatvorí prívod plynu.

Vprvom regulačnom stupni je vstupný tlak znížený na medzitlak 2,5 kPa. Pri vstupnom tlaku nižšom ako 2,5 kPa je prvý stupeň regulátora celkom (plnoprietočne) otvorený. Druhý stupeň udržuje stanovenú výšku tlaku. V prípade odstavenia prvého regulačného stupňa je výstupný tlak regulovaný na požadovanú hodnotu druhým regulačným stupňom.
