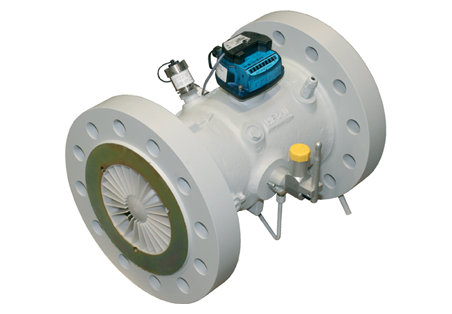

Turbínové plynoměry jsou průtokové plynoměry. Průtok plynu otáčí turbínovým kolem, a tudíž rotační rychlost turbíny je proporcionální k lineární rychlosti plynu. Rotační pohyb je na číselník přenesen mechanicky pomocí magnetické spojky.
ZÁKLADNÍ VLASTNOSTI
» Schváleno PTB pouze s 2 DN rovným vstupním potrubím, 0 (nula) DN výstupním potrubím i se značným turbulentním rušením.
» Schváleno MID.
» Překonává požadavky současných evropských a mezinárodních norem.
» Snížená tlaková ztráta pro nízkotlaké sítě.
» Vynikající chování při vysokém tlaku.
» Krytí IP 67 počitadla.
» Standardně vybaven terčíkem Cyble.
» Dostupné různé varianty: integrované teploměrné jímky, olejové čerpadlo, vysílače impulzů atd.
POPIS
Plynoměr Fluxi 2000/TZ obsahuje pět hlavních částí:
1) těleso obsahující všechny komponenty;
2) usměrňovač toku pro stabilizaci a zrychlení proudění před turbínovým kolem;
3) měřicí jednotka, včetně turbínového kola;
4) magnetická spojka pro přenos pohybu turbínového kola na počitadlo;
5) počitadlo pro záznam měřeného množství plynu.
POUŽITÍ
Plynoměry Fluxi 2000/TZ jsou navrženy pro měření zemního plynu a různých filtrovaných a nekorozivních plynů. Tyto plynoměry jsou použity pro měření středních až vysokých průtoků, při nízkých, středních nebo vysokých tlacích.
Plynoměry Fluxi 2000/TZ jsou optimalizovány pro použití ve všech aplikacích souvisejících s přepravou a distribucí plynů. Plynoměry Fluxi 2000/TZ jsou schváleny pro fiskální použití.
Technické specifikace
Schválení metrologické:
Splňuje Směrnici pro měřicí přístroje 2004/22/ES
Č. schválení: DE-10-MI002-PTB001, TCM 143/12 – 4940
Schválení vnitřní bezpečnosti:
Splňuje Směrnici 94/9/ES Č. schválení: LCIE 06 ATEX 6031 X
Hodnoty průtoku:
Od 5 m3/h do 10 000 m3/h, G65 do G6500.
Jmenovitý průměr:
Od DN50 do DN400 mm (2” do 16”).
Maximální provozní tlak:
Do 100 bar v závislosti na materiálu tělesa a příruby.
Instalace:
Plynoměry Fluxi 2000/TZ lze instalovat buď vodorovně, nebo svisle pro DN50 až DN300, a vodorovně pro DN400.
Materiál těla:
Tvárná litina, litá ocel nebo svařovaná ocel.
Splňuje Směrnici pro tlaková zařízení 97/23/ES.
Teplotní rozsah
ATEX/PED: -30 °C do +60 °C
MID: -25 °C do +55 °C
Skladovací teplota: -40 °C do +70 °C
Fluxi_2000_TZ_AeroShell_Fluid_12_EN_MSDS.pdf
Fluxi_2000_TZ_AeroShell_Fluid_12_CZ_BL.pdf
Fluxi_2000_TZ_Pouzitie_pre_ine_plyny.pdf
Fluxi_2000_TZ_Mazanie.pdf
Fluxi_2000_TZ_Komunikacne_rozhranie.pdf
Fluxi_2000_TZ_Katalogovy_list.pdf
Fluxi_2000_TZ_Navod_na_obsluhu.pdf
Qmin=25m3/h,Qmax=250m3/h, DN 150,PN 16bar
Qmin=40m3/h,Qmax=400m3/h, DN 150, PN 16bar
Qmin=65m3/h,Qmax=650m3/h, DN 150, PN 16bar.
Qmin=100m3/h,Qmax=1000m3/h, DN 150, PN 16bar
Qmin=5m3/h,Qmax=100m3/h, DN 50, PN 5bar
MID schválení, možno používat pro fakturační měření.
Qmin=5m3/h,Qmax=100m3/h, DN 50, závit G2, PN 5bar
MID schválení, možno používat pro fakturační měření.
Turbínový plynoměr, přírubový.
Qmin=5m3/h,Qmax=100m3/h, DN 50, PN 5bar
MID schválení, možno používat pro fakturační měření.
Turbínový plynoměr, závitový.
Qmin=5m3/h,Qmax=100m3/h, DN 50, PN 5bar
MID schválení, možno používat pro fakturační měření.
